Как перевезти станок тралом: подготовка, погрузка и безопасная доставка

Как перевезти станок: подготовка, погрузка и доставка тралом

Перемещение промышленного оборудования требует точного расчета. Ошибка при погрузке способна повредить станину, направляющие и электронные узлы. Чтобы перевезти станок без смещения и перекоса, заранее собирают его характеристики, выбирают транспорт, готовят площадку и продумывают крепление.

Соберите данные о станке и маршруте

Начните с точных замеров. Зафиксируйте массу станка, длину, ширину и высоту в транспортном положении. Найдите в паспорте центр тяжести и заводские точки подъема.

Если размеры оборудования выходят за стандартные пределы, заранее планируется перевозка негабарита. Для подбора платформы потребуются:

• размеры ворот и дверных проемов;
• ширина подъездных путей;
• высота навесов и проводов;
• состояние пола и площадки;
• место для трала и крана.

Замеры проводят по крайним точкам. Кожух, навесной блок или поддон увеличивают габарит.

Подберите транспорт и оборудование

Тип платформы зависит от массы, размеров и конструкции груза.

Выбор подходящего трала

При подборе учитывают:

• грузоподъемность и размеры платформы;
• ее высоту и число осей;
• допустимую нагрузку;
• способ заезда;
• точки крепления груза.

Когда исходные данные собраны, можно заказать трал. Перевозчику передают размеры, массу, адреса и сведения о подъездных путях. По ним выбирают машину и рассчитывают положение станка на платформе.

Дополнительная техника

Для подъема используют автокран, манипулятор или погрузчик. В цехе станок перемещают домкратами, лебедками и такелажными тележками. Комплект техники определяют после осмотра площадки.

Подготовьте станок к перевозке

Перевозка крупногабаритных грузов начинается с отключения оборудования и защиты уязвимых деталей. Подготовка снижает риск смещения узлов, повреждения корпуса и утечки жидкостей. Особой аккуратности требует перевозка токарных станков, поскольку шпиндель, суппорт и направляющие чувствительны к ударам и перекосам.

Отключение и фиксация механизмов

Работы выполняют по порядку:

1. Отключают станок от электросети и коммуникаций.
2. Сливают предусмотренные конструкцией жидкости.
3. Фиксируют каретки, шпиндели, дверцы и кожухи.
4. Маркируют кабели, шланги и снятый крепеж.
5. Проверяют подвижные детали.

Узлы фиксируют без давления на направляющие, датчики и резьбовые элементы.

Разборка и защита деталей

Выступающие ручки, панели и датчики снимают, если это допускает конструкция. Детали упаковывают отдельно и маркируют. Панель управления закрывают жестким коробом, корпус защищают пленкой и прокладочным материалом. Упаковка должна исключать удары деталей друг о друга.

Спланируйте погрузку станка

До начала работ освобождают проходы, проверяют пол и убирают препятствия. Трал или кран ставят на ровной площадке с учетом радиуса поворота и рабочей зоны стрелы. Над техникой не должно быть низких перекрытий, труб и проводов.

Подготовка площадки

Перед подачей техники проверяют:

• ширину ворот и проходов;
• прочность пола и подъезда;
• высоту помещения;
• место для трала или крана;
• возможность разворота.

На слабое основание укладывают металлические листы или опорные плиты. Они распределяют нагрузку и уменьшают риск просадки колес и крановых опор. Зону работ освобождают от посторонних.

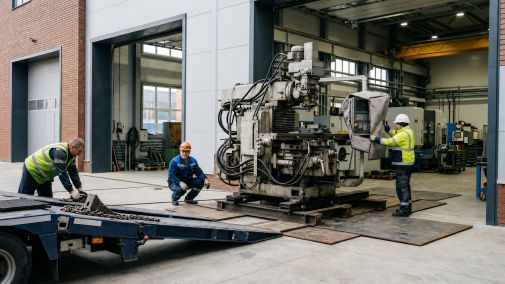

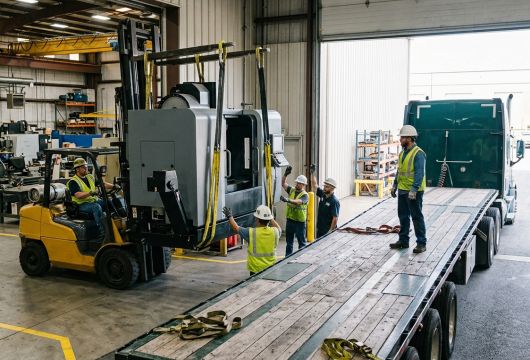

Подъем и перемещение на платформу

Выбор способа зависит от массы оборудования, высоты проема и доступа к точкам подъема. То, какие существуют методы транспортирования станков, определяют условия объекта. Станок поднимают краном, перемещают погрузчиком, затягивают лебедкой по аппарелям или выкатывают на такелажных тележках.

Порядок погрузки:

1. Проверяют стропы, траверсы и точки подъема.
2. Приподнимают станок и оценивают равновесие.
3. Удерживают корпус от вращения.
4. Переносят его к центру платформы.
5. Опускают на подготовленные подкладки.

Стропы крепят в предусмотренных конструкцией местах. При перекосе груз возвращают на основание и меняют схему строповки.

Разместите и закрепите груз

Станок ставят так, чтобы масса распределялась по осям трала. Неверное положение перегружает отдельные участки рамы и снижает устойчивость автопоезда. Точного расчета требует транспортировка токарного станка: тяжелая станина и смещенный центр тяжести влияют на точку установки.

Положение станка на трале

Под основание укладывают деревянные брусья, опорную раму или противоскользящий материал. Подкладки выравнивают груз и защищают платформу от точечной нагрузки.

Проверяют:

• положение центра тяжести;
• расстояние до краев;
• нагрузку на оси;
• устойчивость на опорах;
• доступ к креплениям.

Корпус не должен опираться на кожухи, выступающие механизмы и хрупкие детали.

Схема крепления

Станок фиксируют цепями, ремнями, растяжками и упорами. Крепления препятствуют продольному и поперечному смещению, раскачиванию и опрокидыванию. Их натягивают равномерно, без давления на панель управления и направляющие.

Перед выездом проверяют замки, цепи, подкладки и упоры. После начала движения проводят повторный осмотр: материалы уплотняются, поэтому натяжение ослабевает. Острые кромки закрывают накладками.

Проведите перевозку по маршруту

Маршрут проверяют до подачи трала. Учитывают ширину проездов, высоту мостов и коммуникаций, допустимую нагрузку, радиусы поворотов и состояние подъездов. Если параметры груза выходят за допустимые пределы, заранее определяют порядок проезда и оформляют необходимые разрешения.

Подготовка маршрута

Проверяют:

• ограничения по высоте и массе;
• узкие улицы и повороты;
• ремонтируемые участки;
• железнодорожные переезды;
• место для разгрузки.

Запасной путь продумывают заранее. Также уточняют время въезда на территорию и наличие места для маневра.

Контроль груза в пути

Водитель плавно разгоняется и тормозит, избегает резких маневров. После первых километров движения останавливается и проверяет крепления:

1. Осматривает цепи, ремни и замки.
2. Проверяет упоры и подкладки.
3. Контролирует положение упаковки.
4. Подтягивает ослабленные крепления.

Осмотр повторяют после сложных участков и длительных остановок. При смещении груза движение прекращают до восстановления крепления.

Организуйте разгрузку на объекте

До прибытия трала освобождают площадку, проверяют подъезд и готовят место для разгрузочной техники. Основание должно выдерживать массу оборудования и крановых опор. В здании расчищают проход до точки установки.

Разгрузку проводят поэтапно:

1. Трал ставят на ровной площадке и фиксируют.
2. Проверяют стропы, кран и такелаж.
3. Закрепляют станок грузоподъемной техникой.
4. Снимают цепи и упоры.
5. Поднимают груз или перемещают его по аппарелям.
6. Устанавливают станок на подготовленное основание.

Крепления не снимают заранее: груз способен сместиться на платформе. После установки осматривают корпус, сверяют комплектность деталей и проверяют отсутствие перекоса.

Проверьте станок после доставки

После установки осматривают корпус, направляющие, панель управления, кожухи и места крепления. Вмятины, трещины и следы смещения фиксируют до завершения приемки.

Затем:

• проверяют положение станка;
• возвращают снятые узлы;
• подключают коммуникации;
• сверяют комплектность;
• проводят пробный запуск по инструкции.

Оборудование включают после монтажа и проверки соединений. Перед рабочей нагрузкой оценивают движение узлов, отсутствие вибрации и постороннего шума.

Подводим итоги

Перевозка станка требует точных замеров, подходящего трала, надежного крепления и подготовленного маршрута. Отдельное внимание уделяют погрузке, защите деталей и проверке оборудования после доставки. Такой порядок снижает риск повреждений и упрощает монтаж на новом месте.
